Universal Beam Clamp has been designed not only for vertical use, but also for side load applications, where conventional clamps are not suitable.

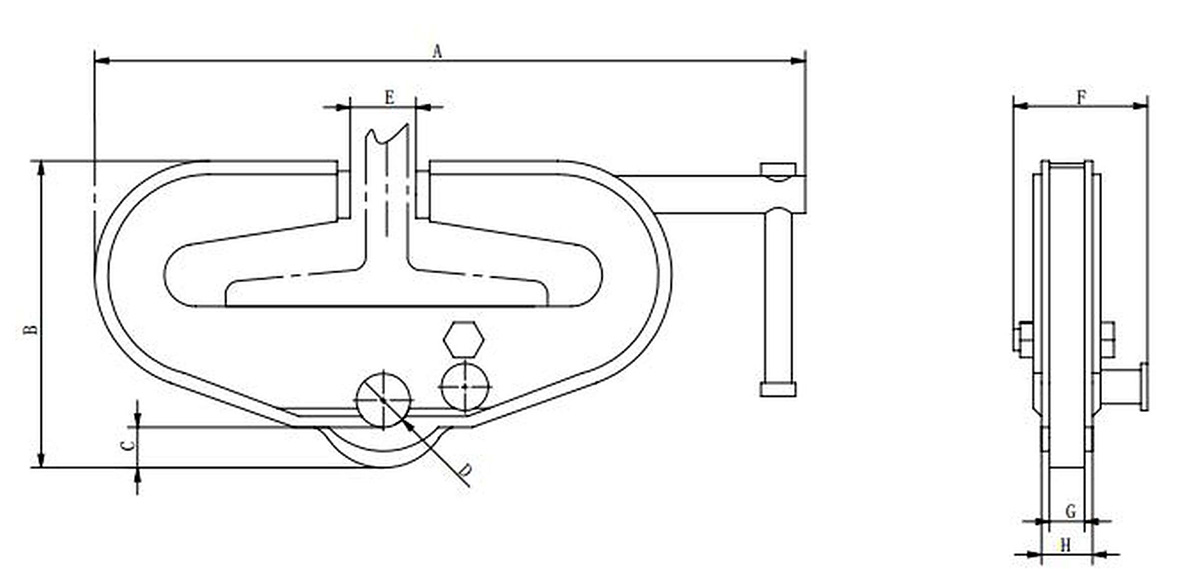

WLL | A | B | C | D | E | F | G | H | Beam Width | N.W | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
T | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
TLC | 3 | 550 | 237 | 28.0 | Φ60 | 32 | 133 | 20 | 20 | 125-204 | 14.70 | |
TLC | 5 | 615 | 275 | 37.5 | Φ75 | 32 | 157 | 24 | 44 | 125-305 | 28.30 | |
TLC | 10 | 615 | 275 | 35.0 | Φ80 | 32 | 225 | 44 | 44 | 125-305 | 37.80 |
